產品概述：

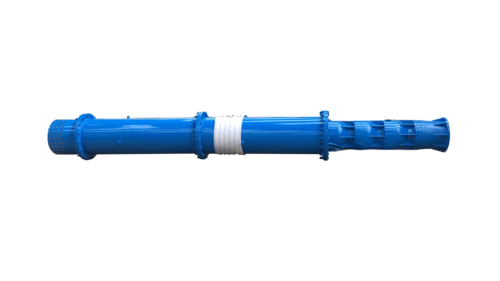

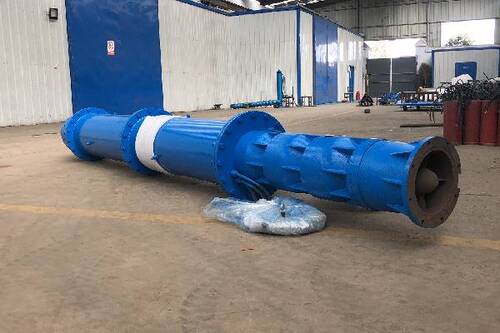

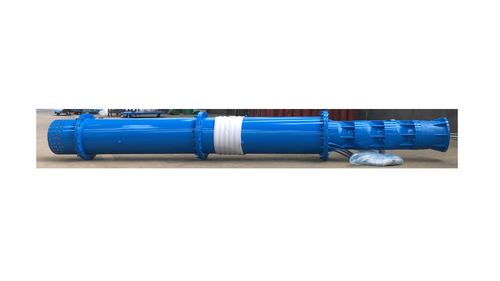

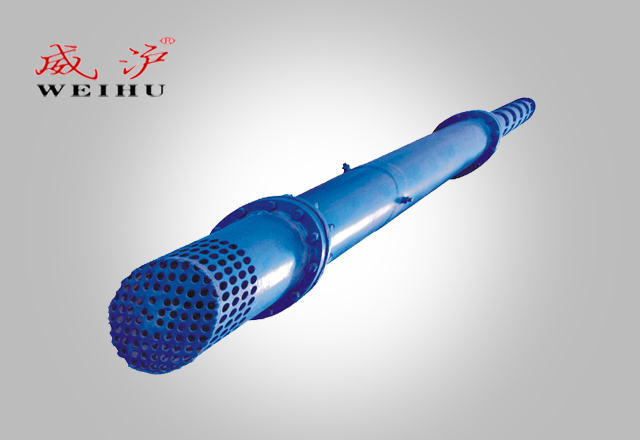

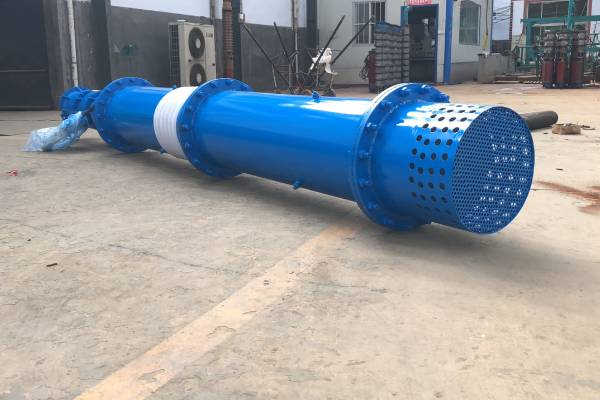

QJX下吸式潛水電泵（立臥兩用潛水泵，QJX大流量潛水泵）是上海威滬泵業有限公司自主研發的新型提水設備，廣泛應用于河流、湖泊取水；礦山給排水；城鎮自來水系統新建或改造及各種區域性二次供水系統。水泵為下吸式，能夠抽干工作面地表水；電動機為潛水三相異步電動機：占地面積小，安裝使用方便，可靠耐用，壽命長。QJX下吸式立臥潛水泵可以立式、臥式使用，更好的適應礦下復雜環境；傳統QJ系列臥用潛水泵，對礦井下的積水無法排干凈，不便于井下工作，新型礦用潛水泵，可以將井下高于0.01m水排出井外。

(流量每小時可達到650噸、揚程可達到1500米)。

電機、水泵—體，潛入水中運行，無火星、防爆，安全可靠。

2、對井管無特殊要求，對輸水管只要能承受相應壓力即可。

3、安裝使用維護方便簡單，占地面積小，不需建造泵房。

4、結構簡單，節省原材料。

5、效率高、節能、單級揚程高、流量大、揚程高、進口德國高效節能電機、如： AT200QJX系列潛水電機可做到110KW(最大外徑184mm) 、2級轉速（2900/分鐘）可以做到410KW、水泵外徑最小可以做到134mm。

使用條件：

1.電源頻率為50Hz，額定電壓為380v或440V、550V、660v、1140V或高壓3KV、6KV、（允差+ -5%）的三相交流電源。

2、一般無腐蝕性清水.

3、固體物含量(按質量計)不大于0．01％。

4、被抽送液體的酸喊度PH值為6.5-8.5。

5、水中氯含量不大于400mg/L.

6、硫化氫含量不大于1.5mg/L

7、輸送介質溫度不超過20℃。

8、水泵進水口必須在動水位lm以下，但潛水深度不超過靜水位以下70m，電泵下端距井底水深最少lm。

9、要求井正直，井壁光滑，井管不得錯開。

結構特征和工作原理：

1.QJ系列礦用潛水電泵，由潛水三相異步電動和水泵兩大部分組成。電動機與其上部的泵體直聯，電機軸上端設有可靠的軸封裝置，能有效地防止電動機內的冷卻液與所抽送的介質之間的交換，保證水泵長期安全可靠地運行。

2、潛水泵為單吸多級立式離心泵；潛水電機為充水濕式、立式井用潛水異步電動機。電機與水泵通過筒式聯軸器直聯。

3、電動機繞組為尼龍護套聚乙烯耐水電磁線。電機腔內注滿潔凈的清水即可.

4、電機導軸承采用水潤滑軸承。電機下部沒有能承受水泵上下軸向力的止推軸承，高揚程水泵的止推軸承采用含鎳銅扇形塊，和它對磨的是進口的菲勒伯斯滑板，承受水泵的上下軸向力。

5. 高揚程潛水泵在泵與電機中間增設軸向力承載器，揚程可提高到900m。

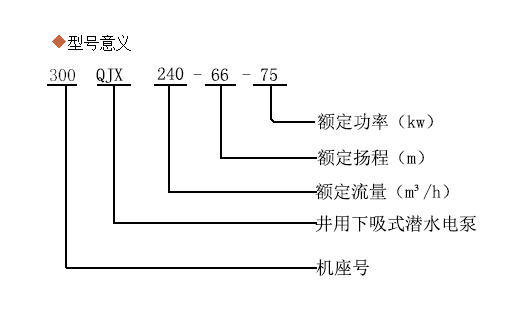

型號意義：
